BALLAST TANK &
DRAFT LEVEL GAUGING SYSTEM
BAL-2000 (ELECTRIC PRESSURE TYPE)
- 개요
- 선박에는 화물을 싣는 화물창(CARGO HOLD)외에 안정한 향해를 위해 보조역할을 하는 발라스트탱크, 선박의 잠김 상태를 알려주는 홀수(DRAFT), 그리고 운항에 필요한 각종 연료탱크가 있다.
- BALLAST TANK & DRAFT LEVEL GAUGING SYSTEM은 이러한 탱크의 수위 계측 및 홀수를 측정하기 위해 설계되었다. 이 시스템은 전기식 압력 트랜스미터(ELECTRIC PRESSURE TRANSMITTER)를 사용하며 다양한 화물의 레벨 측정에 사용된다.
특징 및 장점
- 간단한 설치 및 센서 교체
- 적정 가격
- 단순한 구조
- LCD 디스플레이로 통합된 모니터링
- 고정확도
- 우수한 안정성
적용
발라스트 탱크 원격 검침
드래프트 원격 검침
원료유 원격 검침
작동원리 및 시스템 구성

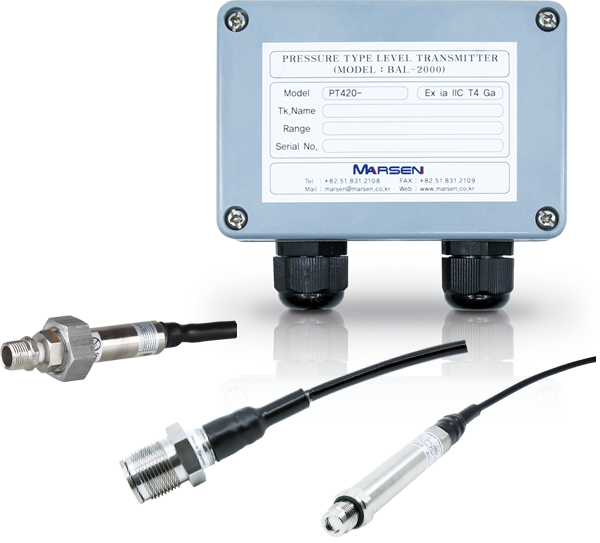

BAL-2000은 압력 트랜스미터, 콘트롤 판넬, 지시계, 배리어로 구성되어 있다.
전기 압력 타입 레벨센서는 압력 변화를 감지하고 화물의 압력이 영향을 미칠 때 4-20mA 신호로 탱크 레벨 출력을 내보낸다.
기술 사양
- SENSOR TYPE
- MEASURING RANGE
- ACCURACY
- POWER
- SIGNAL OUTPUT
- EX PROOF
- AMBIENT TEMPERATURE
- MATERIAL
- IP GRADE
- ELECTRO PNEUMATIC TYPE
- 0~35M (or User’s request)
- ±0.2% of F.S
- AC 110/220, 50/60Hz, / DC 12~30V
- 4~20mA
- Ex ia IIC T4
- -20~100°C
- SUS316
- Amplifier box : IP56 (IP 68 with housing) / Sensor : IP68
COMPONENTS / OUTLINE
